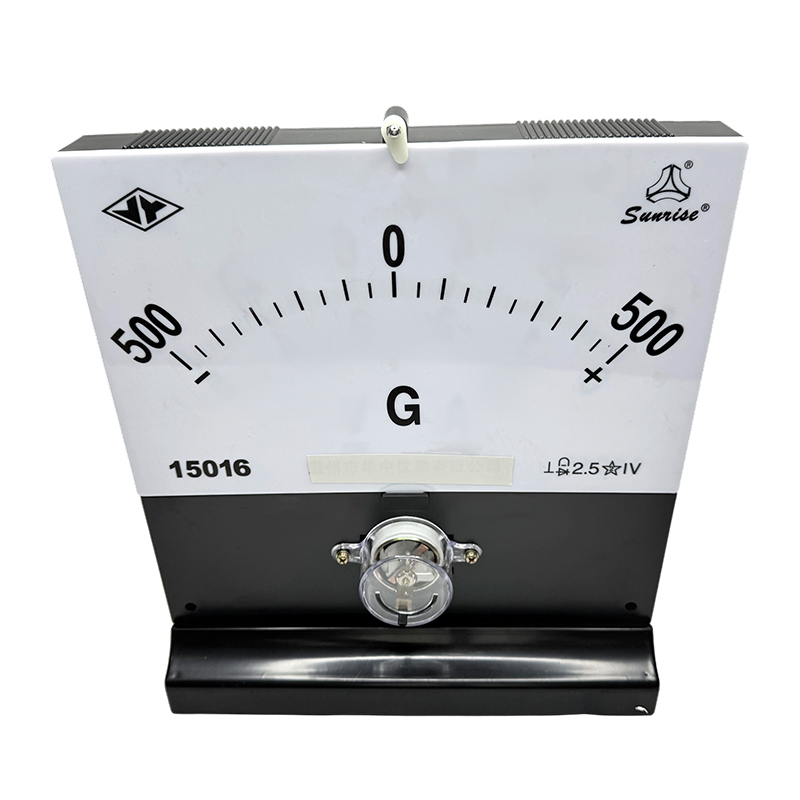

Instrumentos de enseñanza Equipo de experimento de circuito eléctrico físico que demuestra un medidor de voltio de amplificador

Modelo:

X0009

Área de aplicación:

Adecuado para los experimentos de física y electricidad de los estudiantes

Parámetros importantes:

Tamaño: 345*315*145 mm

Peso: 1402G

Material: plástico de metal

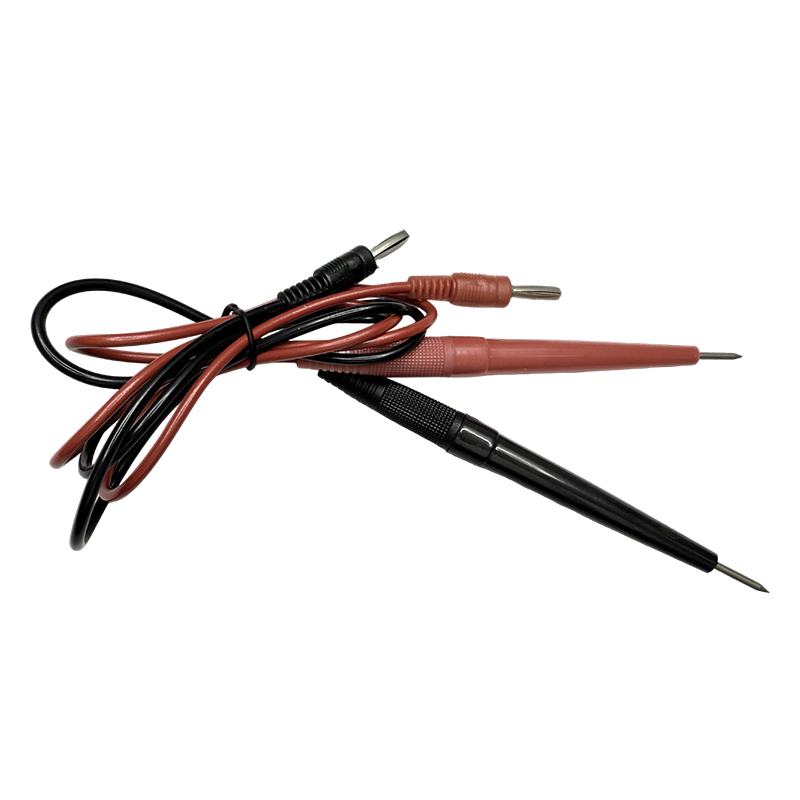

Accesorios: alambre

Función:

1. Rango de medición:

DC A: -200-0-500μA / 0-10-100 mA / 1-5 A

Voltaje de CC: 0-5-10 V

AC: 0-10-100 mA / 1-5 A

AC V: 0-10-50-250 V

2. La precisión del instrumento es de 2.5 niveles

3. La temperatura de trabajo del instrumento es 0 ° C ~ 40 ° C; temperatura ≤85%

4. La protección contra el campo magnético externo es el nivel IV

5. Tiempo de amortiguación ≤6s

Objetivo:

Un nuevo medidor de demostración diseñado para la popularización de la educación obligatoria de nueve años. Se puede usar para medir la corriente de CC y el voltaje de CC, y también se puede usar como galvanómetro. Es una ayuda docente directa e intuitiva para estudiar la estructura de los medidores magnetoeléctricos en la enseñanza. El medidor tiene una buena intuición, alta visibilidad, fácil operación y estructura razonable. Adopta la estructura magnética interna del acero magnético de alta calidad para que el instrumento sea magnéticamente estable, altamente sensible, liviano y fácil de transportar. El cabezal del medidor adopta un circuito de protección de diodos de silicio para evitar que la corriente de sobrecarga dañe el medidor. Estructura y principio de trabajo: el medidor es una estructura magnetoeléctrica, principalmente que consiste en una cabeza de medidor y un circuito de medición. La cabeza del medidor consiste en un soporte magnético interno, un anillo de yugo, una bobina en movimiento, una bizcocho, un asiento de la punta del eje y un rodamiento hecho de acero magnético de alta calidad. Cuando la corriente pasa a través de la bobina móvil, se genera un campo magnético que interactúa con el campo magnético generado por el soporte magnético interno y el yugo para generar un torque, lo que hace que la bobina móvil se desvíe. Cuando el torque está cortado con la fuerza generada por la bandeja de cabello, el puntero está en la posición de equilibrio, lo que indica el valor medido. Se instala una perilla de ajuste cero mecánica en la parte posterior del medidor.
