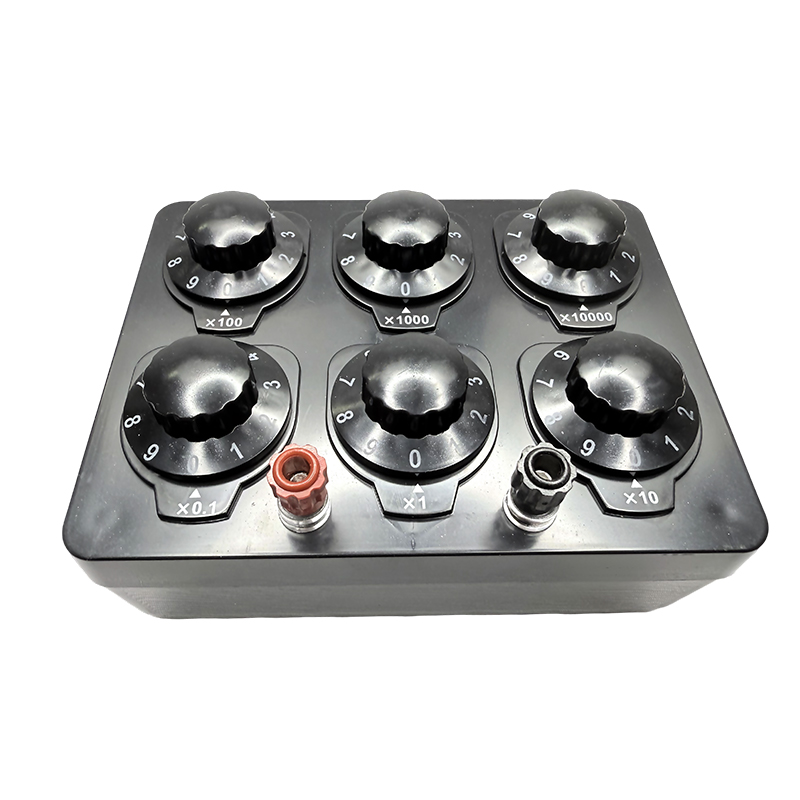

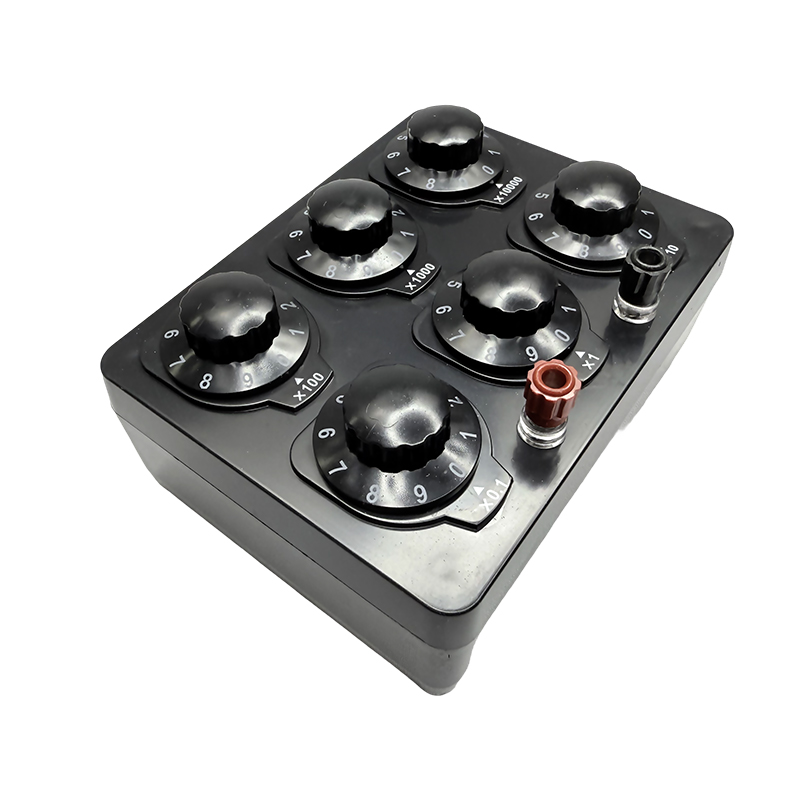

0 ~ 99999.9Ω Caja de resistencia variable de instrumento de instrumento de instrumento de enseñanza de precisión del experimento de enseñanza física ajustable

Modelo:

X0054

Área de aplicación:

Instrumentos de enseñanza para equipos de experimentos de física eléctrica de secundaria

Parámetros importantes:

Tamaño: 180*140*95 mm

Peso: 422g

Material: plástico de metal;

Parámetros técnicos:

1. Rango de medición: 0 ~ 99999.9Ω

2. Valor de paso mínimo: 1Ω

3. Precisión: ± 1.5%

4. Tolerancia de resistencia residual: RO <0.5Ω

5. Temperatura de funcionamiento: 15 ~ 30c

6. Humedad relativa: <80%

7. Tasa de potencia de referencia: 0.5W

8. La resistencia a aislamiento entre el circuito interno de la caja de resistencia y la parte metálica de la carcasa es mayor de 20 mΩ

Función:

El cuadro de resistencia está diseñado y producido de acuerdo con los requisitos de los libros de texto compilados por el Ministerio de Educación de China. Se utiliza principalmente como una resistencia estándar en la enseñanza de la física para verificar la ley de Ohm, o como un ánodo adicional para expandir el rango de ammetios y voltímetros. También se puede usar para medir la resistencia desconocida y Como resistencia variable para conectarse a circuitos electrónicos para ajustar la corriente y el voltaje del punto de trabajo requerido. Al mismo tiempo, la caja de resistencia también se puede usar para medir la fuerza electromotriz de la fuente de alimentación y la resistencia interna de la fuente de alimentación. Es un instrumento indispensable en experimentos físicos eléctricos.

Usar:

La caja de resistencia está hecha de lámina de metal y marco de aleación de aluminio, con una estructura sellada. La transformación de cada grupo y cada resistencia al engranaje está en forma de un interruptor de banda. El propósito de cambiar el valor de resistencia se logra girando el interruptor de contacto a diferentes posiciones. La parte de bajo valor de la resistencia interna se enrolla con alambre constante de alta estabilidad en un método de devanado no inductivo, y la parte de alta resistencia utiliza resistencias de película de metal especiales de precisión. Después de un estricto tratamiento de detección, prueba, envejecimiento e impregnación, el valor de resistencia es estable y correcto. En resumen, la caja de resistencia tiene una amplia gama de aplicaciones en la enseñanza de física. No solo puede ayudar a los estudiantes a aprender y comprender las propiedades de la resistencia y el principio de funcionamiento de los circuitos, sino que también puede usarse para la operación y medición experimentales. Es uno de los instrumentos indispensables en Laboratorios de Física.
